Como funciona uma célula de carga por compressão?

Atualizado: Mai 15


Poucas pessoas sabem o que é uma célula de carga por compressão, no entanto, convivem com ela quase que diariamente.

Em cada ocasião que determinado produto é pesado no supermercado, padaria, açougue ou nas mercearias, ali estará atuando esse importante equipamento.


- Quer visitar diretamente a página de produtos? Então clica aqui!

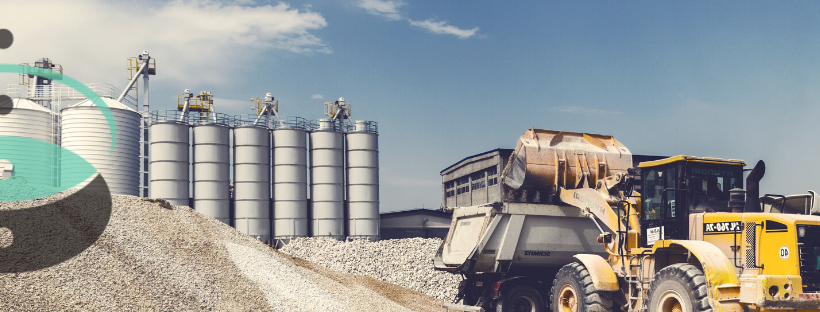

Também são utilizadas nos carros, caminhões e balanças rodoviárias que encontramos nas estradas de todo o planeta e em silos para medir a quantidade de produtos estocados, como cereais, por exemplo.

No entanto, elas não são muito conhecidas por estarem dentro de outros equipamentos, sendo uma parte fundamental de balanças e servindo para medir pesos através de um processo conhecido como compressão.

Neste post apresentamos como funciona uma célula de carga por compressão. Continue lendo e saiba mais a esse respeito!

O que é uma célula de carga por compressão?


A célula de carga por compressão é um transdutor que via medição da força consegue através de um sinal elétrico detectar pesos e esforços.

Essas estruturas mecânicas são utilizadas em muitas áreas para a realização de medições, fazendo parte de equipamentos como:


● balanças comerciais eletrônicas,

● dosadores de materiais,

● controladoras de prensas,

pesagem de silos, tanques e misturadores,

● pesagem de cargas,

● balanças rodoviárias.

Como funciona uma célula de carga por compressão?


A célula de carga por compressão funciona considerando o peso dos produtos a serem medidos.

Diferente de outras tecnologias, a pesagem por compressão não apresenta enganos, erros ou variações quando o assunto é pesagem e verificação das quantidades estocadas em determinado local, por exemplo.

Esse equipamento mede uma força de empurrão ao longo de um único eixo. Utilizando um extensômetro que é deformado quando uma carga é aplicada.

A medição ocorre a partir dessa deformação possibilitando grandes precisões e com garantia de resultados confiáveis.

Conheça a célula de carga por compressão da Kistler-Morse!

A célula de carga por compressão LD3 da Kistler-Morse é o que pode-se chamar de estado da arte no segmento.

A robustez e a versatilidade do sensor de pesagem LD3 é perfeito para medições em silos, uma vez que é customizável e possibilita soluções para flanges de formas únicas ou de difíceis aplicações.

Possui características que trazem grandes diferenciais ao mercado, tais como:

● mecanicamente seguro por estar parafusado e não sob um suporte de montagem articulado,

● permite mudanças térmicas, garantindo leituras precisas nas alterações ocorridas com a expansão e contração dos materiais,

● construído de aço inoxidável 17-4, com tratamento térmico,

● robusta célula de perfil baixo,

● grau de proteção NEMA 6P / IP68, resistente a água.

A precisão média da célula de carga por compressão LD3 é de 0,08%, com a tensão de excitação de 10 a 30 VCC.

Sua corrente de excitação é de 3mA, possuindo integridade funcional de 2x a carga nominal em compressão e estrutural de 4x.

A temperatura em operação para o modelo padrão varia de -34 º a 66 °C, já na solução para alta vai de -34. a 93 °C.

Possui modelos de 4,5 ton, 6,8 ton e 11,3 ton utilizando a base de 152 x 89 mm (comprimento x largura).

Os produtos Kistler-Morse são reconhecidos internacionalmente, estando presentes em mais de 40 países. São projetados de modo a atender aos requisitos atuais sendo flexíveis para corresponder às necessidades futuras do seu negócio.

Se sua empresa está buscando por soluções de célula de carga por compressão, contate a Kistler-Morse, que desde 1974 trabalha oferecendo o que há de melhor em produtos, serviços e suporte a todos os seus clientes.


Sobre a Kistler-Morse


A Kistler-Morse desenvolve e fabrica microcélulas e células de carga, sensores que transformam silos em balanças fornecendo soluções completas de pesagem a granel e aplicações em processo. Ela também fornece controladores que criam um sistema completo de pesagem.


Para entrar em contato com a Kistler-Morse, ligue para +55 11 3616-0150, envie mensagem no WhatsApp para +55 11 95301-6658 ou e-mail para atendimento@sptech.com.
